ツイストペアを圧着する方法は？

まず、何があるかを見てみましょうツイストペア。この通信ケーブルは、1対以上の絶縁導体からなる。導体は互いに撚り合わされ、プラスチックシースで覆われている。 インターネットに接続するために使用されるネットワークケーブルは、4対の導体.

ツイストペアを圧縮する前に、そのツイストペアを使用する目的を決定する必要があります。ある クリンピングの2つの主要なタイプ ツイストペアコネクタ：

•
  直接リンク - コンピュータとスイッチ/ハブ/ルータの接続用
•
  クロスリンク - 2台のコンピュータを一緒に接続する

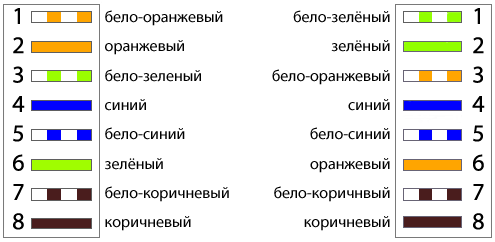

直線状のリンクでは、撚り対の両端が1つのパターンでクリンプされ、異なる方向に架橋する。通常の場合 直線のツイストペア ツイストペア線は次の順序で配置されます。

•
  ホワイト/オレンジ/オレンジ/ホワイト/グリーン/ブルー/ホワイト/ブルー/グリーン/ホワイト/ブラウン/ブラウン


いつ クロスオーバーリンク ツイストペアの一方の端部は、以前の方式によって圧縮され、他方の端部は、

•
  ホワイト/グリーン/グリーン/ホワイト/オレンジ/ブルー/ホワイト/ブルー/オレンジ/ホワイト/ブラウン/ブラウン


原則として、最新のネットワークカードは、2台のコンピュータを接続するときに「理解」してリンクを張ることができますが、安全である方が良いです。

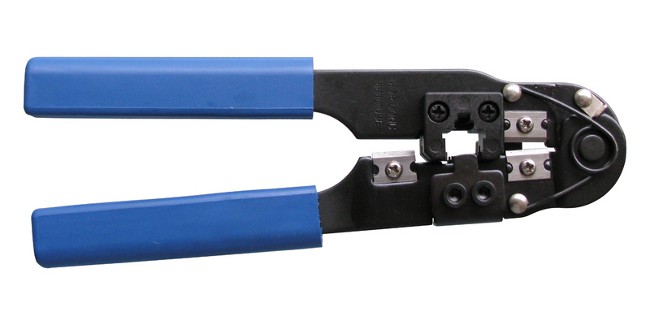

だから、自宅でツイストペアを圧着する方法は？これを行うには、ケーブル自体、いくつかのRJ-45コネクタ、特別なツールが必要です クリンピングペンチ（クリンパ、クリンパ）.

クリンププライヤーは3つの作業領域で構成され、それぞれが独自の機能を備えています。ハンドルが配置されています ナイフ 一部のモデルには、丸形ケーブルから外部絶縁材を取り除くように設計された凹部もあります。スエージの中心には特別な 巣この場合、コネクタもクリンプされる。クリンパの上部には、 外側の断熱材を剥がす ツイストペア。

したがって、ツイストペアを圧縮するには、最初にケーブルの端を内蔵ナイフで軽く調整します。その後、特別なナイフを使用して断熱材から約3センチメートルのケーブルを掃除する必要があります。原則として、通常のナイフやはさみで置き換えることができます。

この後、あなたは希釈し、ワイヤー対を整列させる。次に、希望の仕組みに従って色に応じて配線を配布し、整列させる必要があります。整列した導体を締めた後、約1cmの織り導体を残して、内蔵ナイフの助けを借りて先端を切る必要があります。

この後、整列した導体は、コネクタRJ-45。導体のセクションはトラフの端に到達しなければなりません。ケーブルシースが固定用に設計されたラッチの後ろに出て、止まるようにしてください。次に、導体がカラーで正しくレイアウトされているかどうか再度確認し、コネクタが停止するまでスエージに入れます。その後、フォークのケーブルロックがカチッと音がするまで圧着ペンチを締めます。

しかし、あなたは捲縮を持っていないが、ツイストペア、まあ、ちょうど悪い。その後、細いドライバーを使ってクリンプすることができます。この方法は、より労働集約的で効果的ではありませんが、緊急時には便利です。 ドライバーでツイストペアを圧着する方法は？

前のケースと同様に、クリーニングする必要がありますアイソレーション、コンダクタを色で展開してコネクタに挿入します。この後、プラスチック製のコネクタ保持器および接触くぼみは、それらの表面上に突出しないように廃棄しなければならない。これを行うには、ドライバーの端を押します。この後、ドライバーを展開して最後に接点を掘り、歯が断熱材に入るようにする必要があります。あなたは強く押す必要がありますが、慎重に押してください。

ツイストペアを正しく絞っているかどうか確認してください。 特殊デバイステスター。いくつかのケースでは、テスターでさえ必要ではありません - うまく動作していないか、または動作していないネットワークであり、ケーブルがひどくまたは間違って圧着されていることを示します。
